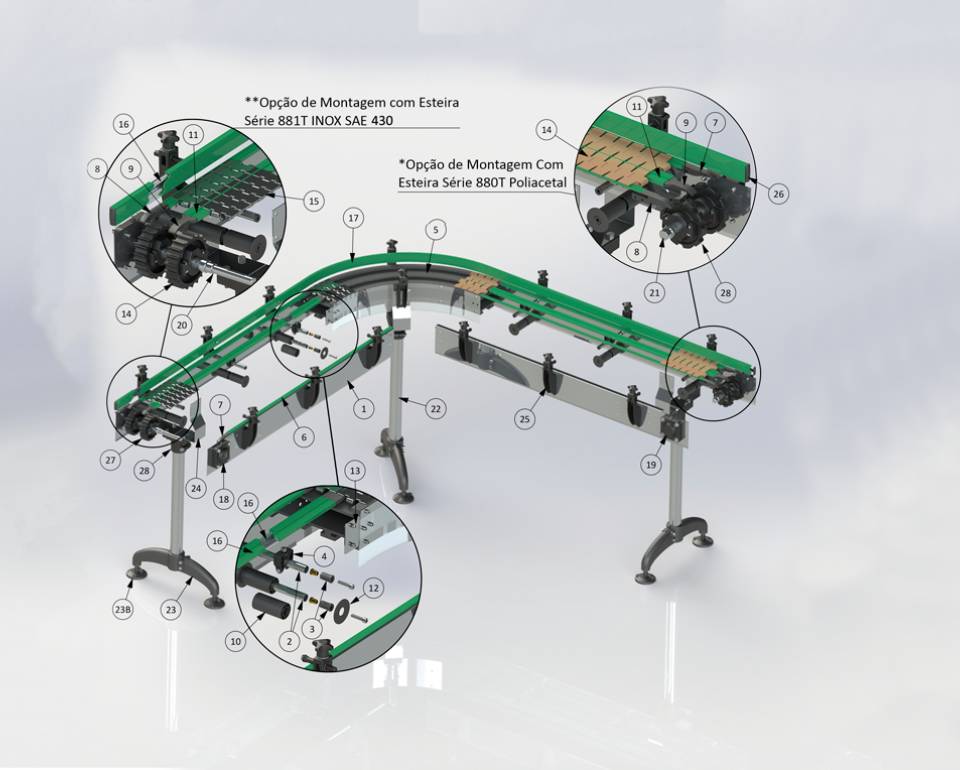

APLICAÇÃO 4 - Transportador curvo com esteira serie Bflex 881 Tab em aço inox
Obs.: A Lista de peças acima teve como base um transportador Curvo 2 vias, com 1,5 m de reta para cada lado. Nota: Medidas sugeridas para Montagem: - 450mm entre os tubos separadores. - 1500mm entre pés de sustentação. - 500mm entre os suportes laterais da varanda. Obs.: Estas medidas podem ser alteradas dependendo do produto a ser transportado
Código
Descrição
Quantidade
1
600150
Calha J h 150mm Inox 304
6 mts
2
700250
Tubo INOX SAE 304 ø19,05 x 1mm
2,2 mts
3
024301
Calha Bucha Expanciva T19,05 x1mm
12 pçs
4
024321
B399 - Abraçadeira Fixadora T19,05mm
6 pçs
5
014082
CM - 881 T90R500 K325 2 Vias
1 pç
6
005095
Perfil PZC 20 x 10 PEAD Verde
6 mts
7
024501
B389 Unha de Apoio Direita
2 pçs
8
02400
B398 Unha de Apoio Esquerda
2 pçs
9
024502
B398 Unha de Apoio Central
2 pçs
10
024175
BFLEX 881 K325 Tab INOX**
9 mts
11
005130
Perfil de Desligamento Central Duplo
3 mts
12
024176
B405 - Flange Rolete de Retorno Único
12 pçs
13
824085
Calha - Chapa de emenda para Curvas Montadas
2 pçs
14
011014
BFLEX 880 K325 Tab POM*
9 mts
15
024175
B405 - Rolete de Retorno Único 40x20x84mm
12 pçs
16
041113
Perfil PM Grande 7 x 10 x38 Alumínio
14 mts
17
005144
Perfil PG 43 x 34 Clip Verde p/ PM Grande
14 mts
18
024991
Mancal F Quadrado Aberto ø25
1 pç
19
024987
Mancal F Quadrado Fechado ø25
3 pçs
20
924800
Eixo INOX de Acionamento 38,1 K325 2 vias
1 pç
21
924805
Eixo INOX de Retorno 38,1 k325 2 vias
12 cjs
22
700252
Tubo INOX SAE 304 ø48,26
4 pçs
23
024109
B102 - Bipé Reto
3 pçs
24
024100
B105 - Pé Niv. Fuso PA6 L100 + Sap. ø80 + Porca
6 pçs
25
600144
Suporte das Calhas 31/4’”2 Vias
3 pçs
26
019521
B2405 - SLVA PQ Sem Resalto + Mani. + Olhal INOX + HAPA6D1/2 x 90 M8
14 cjs
27
024516
Perfil PM Grande - Tampa
4 pçs
28
013020
Roda NB 881T Z21
4 pçs
29
013230
Roda NB 880T Z10
4 pçs
30
024150
Cabeçal de Apoio Inferior
3 pçsoe
